WiMi6200
NIMBUS

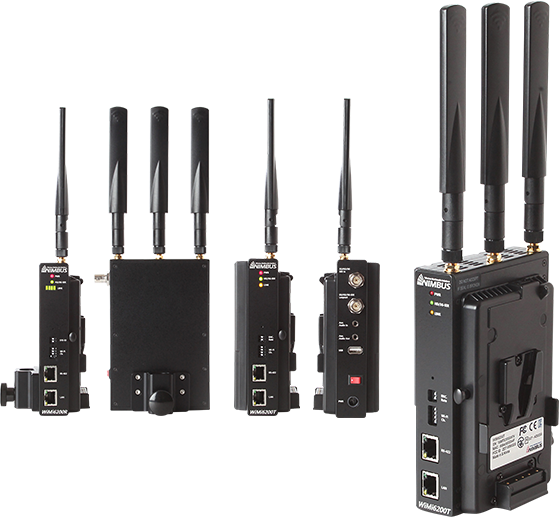

WiMi6200
Wirelss SDI w/ Low Latency(80ms) Live Streaming by H.264 Encoder
Radio Coverage : 900m (3,000ft)
Characteristics of WiMi6200
- Full HD 인코더/디코더 (무선 또는 인터넷)
- H.264 (MPEG-4 Parts10 : AVC)
- 레벨 4.2의 베이스라인 프로파일 지원
- 저지연의 end-to-end (80ms) H.264 엔진
- 1080p60 해상도 full HD 를 무선 또는 이더넷으로 송수신
- SD/HD/3G-SDI 비디오 입출력 및 내장 오디오 지원
- Full HD용 HDMI 비디오 입출력 및 내장 오디오 지원
- 인코딩레이트 및 Wi-Fi 주파수 선택기능
- 양방향 무선 인터컴 지원
- 480i59.94, 576i/50, 720p60/59.94/50/30/29.97/25/24/23.98,
- 1080i60/59.94/50, 1080p60/59.94/50/30/29.97/25/24/23.98 and PsF format
- 방송용 카메라에서 무선/인터넷으로 실시간 스트리밍
- 송수신기에 Full HD 스트리밍 서버기능 내장
- RTSP 스트리밍 서버 (RTP/UDP): 스마트폰 수신가능
- MPEG-2 TS/UDP 스트리밍
- USB를 통한 웹 인터페이스로 쉬운 장비 제어
- 응용 예
- 무선 방송
- 실시간 방송
- 의료 영상용
- 저가형 Full HD 인코더
- Full HD 실시간 스트리밍
- RTSP/MPEG-2TS 서버
- 멀티캐스팅 지원
- 무선 멀티캐스팅에서 최대 2개 또는 4개 수신기 동시 수신
- 넓은 무선/인터넷 커버리지 및 적은 소모 전력
- 무선 : 가시거리에서 900m (3,000 ft) 까지
- 크기 (케이스) : 155 x 102 x 30 (mm)
- 무게 : 470g (no plate), 580g (V-mount) w/ antennas
- DC 입력 전압 : 6.8V ~ 16V
- 소모 전력 : 12W (TX), 10W (RX)
WiMi6200의 인터페이스
- 비디오 인터페이스
- SD/HD/3G-SDI 입출력: up to 1080p60
- 송신기에 SD/HD/3G-SDI 입력 신호의 루프 출력
- 네트워크 & 콘트롤 인터페이스
- 10/100 BASE-TX, cat.5e UTP 케이블
- IEEE 802.11n, 5 GHz (12 Ch. @ 40MHz, 24 Ch. @20MHz)
- 외부 카메라 제어 유닛 (CCU, PTZ) 신호의 중계를 위한 양방향 RS-422 인터페이스
- 이더넷 CCU/PTZ 신호 및 이더넷 장치의 신호 중계를 위한 Ethernet over Wi-Fi 기능
- 오디오 인터페이스
- SDI port 로 내장 오디오 출력
- 아날로그 : Stereo, 48kHz 16-bit linear PCM
- 수신기의 아날로그 오디오 출력 : 3mm mini stereo phone 잭
- 양방향 무선 인터컴 잭 : 3mm mini stereo phone 잭
Supported SDI Format
- Standard Description
-
SMPTE 244, BT601 (NTSC)480i59.94
-
IEC61179-5, BT601 (PAL)576i50
-
SMPTE 294M720p23.98, 720p24, 720p25, 720p29.97, 720p90,
720p50, 720p59.94, 720p60 -
SMPTE 296M1080i50, 1080i59.94, 1080i60, 1080PsF23.98, 1080PsF24, 1080PsF25,
1080PsF29.97, 1080PsF30, 1080p23.98,1080p24, 1080p25, 1080p29.97,
1080p30, 1080p50, 1080p59.94, 1080p60
Radio Specification
- Standard Description
-
Wi-Fi StandardIEEE 802.11n, FCC/CE/Telec/KC Approval
-
Frequency4.90~5.09GHz, 5.15~5.25GHz, 5.5~5.7GHz with DFS, 5.725~5.85GHz
-
Transmission DistanceUp to 900m(3,000ft) @ line of sight
-
Transmission PowerMax.66mW (18dBm)/antenna, Total : 200mW(23dBm)
-
Antenna3T x 3R MIMO
