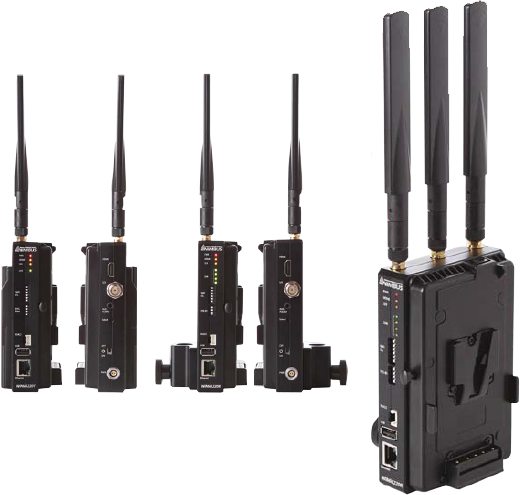

WiMi6220
NIMBUS

WiMi6220 카탈로그 다운로드

Wireless HD/3G-SDI, HDMI with Low Latency (80ms) Live Streaming by H.264 Encoder/Decoder
Radio Coverage: 1,500m (5,000ft) at line of sight

Characteristics of WiMi6220

Full HD 인코더/디코더 (무선 또는 인터넷)
H.264 (MPEG-4 Parts10 : AVC)
레벨 4.2의 베이스라인 프로파일 지원
저지연의 end-to-end (80ms) H.264 엔진
1080p60 해상도 full HD 를 무선 또는 이더넷으로 송수신
SD/HD/3G-SDI 비디오 입출력 및 내장 오디오 지원
HDMI 비디오 입출력 및 내장 오디오 지원
인코딩레이트 및 Wi-Fi 주파수 선택기능
양방향 무선 인터컴 지원
480i59.94, 576i/50, 720p60/59.94/50/30/29.97/25/24/23.98,
1080i60/59.94/50, 1080p60/59.94/50/30/29.97/25/24/23.98 and PsF format
방송용/DSLR 카메라에서
무선/인터넷으로 실시간 스트리밍
송수신기에 Full HD 스트리밍 서버기능 내장
RTSP 스트리밍 서버 (RTP/UDP): 스마트폰 수신가능
MPEG-2 TS/UDP 스트리밍
USB를 통한 웹 인터페이스로 쉬운 장비 제어
넓은 무선/인터넷 커버리지
및 더 많은 5GHz 주파수 채널 사용
무선: 가시거리에서 1,500m (5,000 ft) 까지
많은 Wi-Fi 무선 채널: 12 Ch. @ 40MHz, 24 Ch. @20MHz
작은 크기 (케이스): 144 x 91 x 26 (mm)
DC 입력 전압 및 소모 전력: 6.8V ~ 16V, 11W (TX), 10W (RX)
멀티캐스팅 지원
무선 멀티캐스팅에서 최대 4개 수신기 동시 수신
응용 예
무선 방송/DSLR 카메라
의료 영상용
실시간 방송
저가형 Full HD 인코더
Full HD 실시간 스트리밍
RTSP/MPEG-2TS 서버

WiMi6220 의 인터페이스

비디오 인터페이스
SD/HD/3G-SDI 입출력: up to 1080p60
HDMI 입출력: up to 1080p60
네트워크 & 콘트롤 인터페이스
10/100 BASE-TX, cat.5e UTP 케이블
IEEE 802.11ac, 5 GHz (12 Ch. @ 40MHz, 24 Ch. @20MHz)
외부 카메라 제어 유닛 (CCU, PTZ) 신호의 중계를 위한 양방향 RS-422 인터페이스
이더넷 CCU/PTZ 신호 및 이더넷 장치의 신호 중계를 위한 Ethernet over Wi-Fi 기능
오디오 인터페이스
SDI and HDMI port 로 내장 오디오 출력
Stereo, 48kHz 16-bit linear PCM
양방향 무선 인터컴 잭: 3mm mini stereo phone with mic

Supported SDI Format

Standard Description
SMPTE 244, BT601 (NTSC)
480i59.94
IEC61179-5, BT601 (PAL)
576i50
SMPTE 296M
720p23.98, 720p24, 720p25, 720p29.97, 720p30, 720p50, 720p59.94, 720p60
SMPTE 274M
1080i50, 1080i59.94, 1080i60,1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30,1080p23.98, 1080p24, 1080p25, 1080p29.97,1080p30, 1080p50, 1080p59.94, 1080p60

SDI Compliance

Standard Description
SMPTE 259M
SDTV Digital Signal/Data Serial Digital Interface
SMPTE 292M
1.5Gb/s Signal/Data Serial Digital Interface
SMPTE 425M
3Gb/s Signal/Data Serial Digital Interface
SMPTE 299M
16bit Digital Audio Format for SMPTE 292M
SMPTE 352M
Video Payload Identification for Digital Interfaces

Radio Specification

Standard Description
Wi-Fi Standard
IEEE 802.11ac, FCC/CE/Japan/KC Approval
Frequency
U-NII-1(5.15~5.25GHz), U-NII-2A(5.25~5.35GHz), U-NII-2C(5.47~5.725GHz),
U-NII-3(5.725~5.85GHz)
Transmission Distance
up to 1,500m (5,000 ft) @ line of sight
Transmission Power
Max. 66mW (18 dBm)/antenna, Total: 200mW (23 dBm)
Antenna
3T x 3R MIMO
