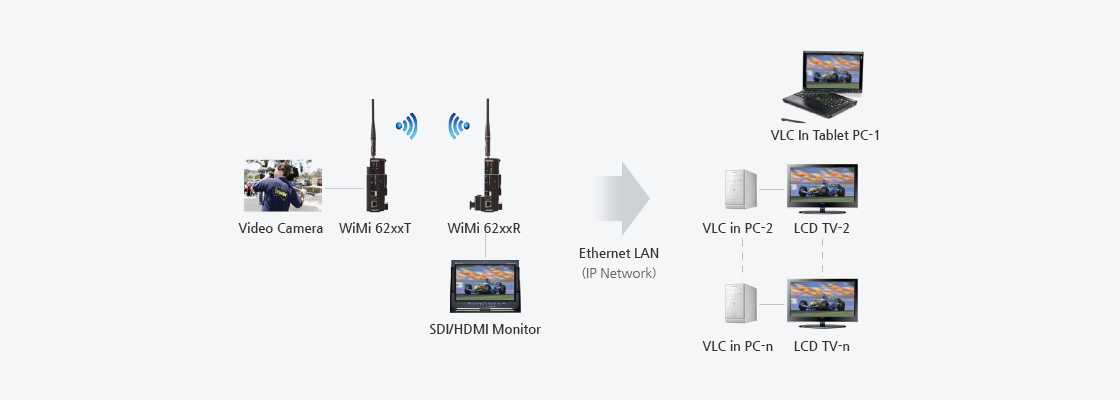

WiMi62xxR의 릴레이 스트리밍 서버

  • - WiMi62xxR 에서 무선으로 수신하는 영상을 동시에 인터넷으로 스트리밍
  • - Ethernet LAN (IP)으로 연결된 PC의 VLC 플레이어를 통해 비디오 디코딩
  • - 유니캐스트 IP: 제한된 인코딩레이트로 최대 32 개의 RTSP 클라이언트 수용
  • - 멀티캐스트 IP: RTSP/MPEG2TS 클라이언트 수에 제한 없음
  • - PC, 태블릿, 스마트폰(무선 AP로 연결) 으로 디코딩 가능

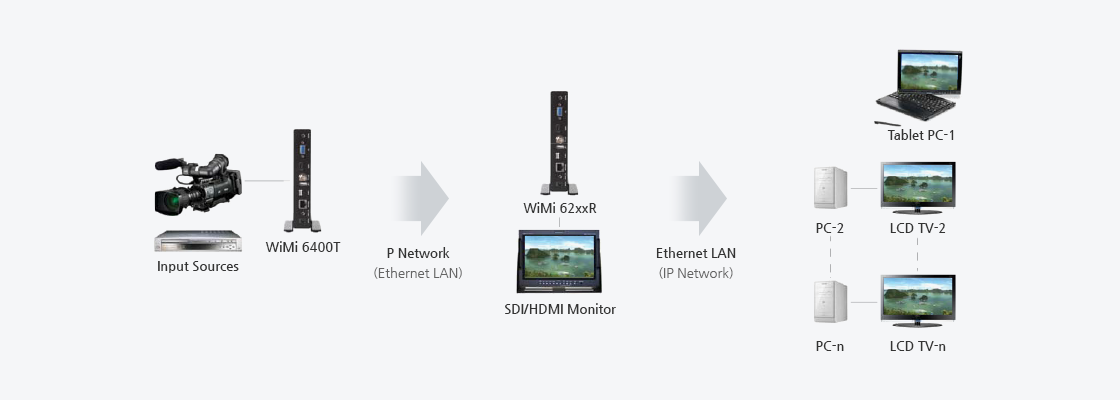

WiMi6400R 의 릴레이 스트리밍 서버

  • - WiMi6400R 에서 무선으로 수신하는 영상을 동시에 인터넷으로 스트리밍
  • - 다지점 비디오 전송시에도 공중 인터넷 회선을 하나만 사용하면서 인터넷 회선비용 절감
  • - Ethernet LAN (IP)으로 연결된 PC의 VLC 플레이어를 통해 비디오 디코딩
  • - 유니캐스트 IP: 제한된 인코딩레이트로 최대 32 개의 RTSP 클라이언트 수용
  • - 멀티캐스트 IP: RTSP/MPEG2TS 클라이언트 수에 제한 없음
  • - PC, 태블릿, 스마트폰(무선 AP로 연결)으로 디코딩 가능

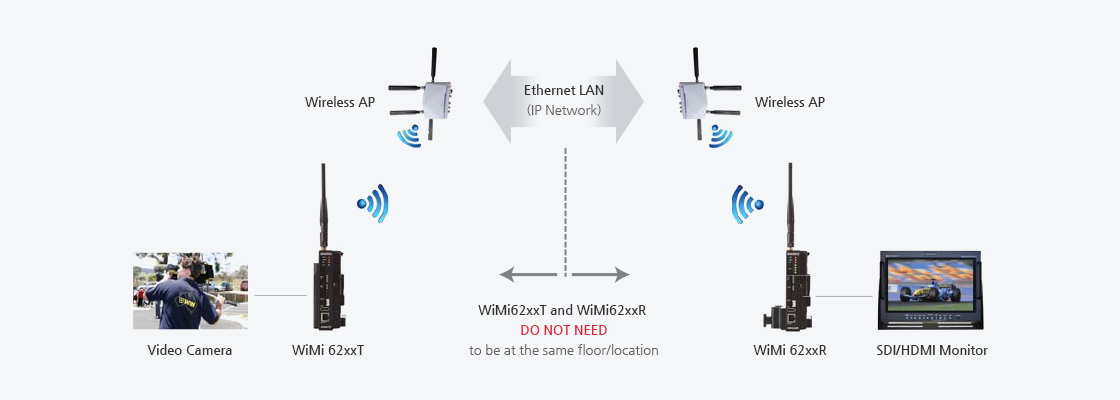

WiMi62xxT/WiMi62xxR 의 스테이션(클라이언트) 모드 동작

  • - 스테이션 모드로 설정된 WiMi62xxT 와 WiMi62xxR 은 하나 또는 두개의 무선 Access Point(AP) 를 각각 접속하여 비디오를 송수신 할 수 있다.
  • - 만일 WiMi62xxT 와 WiMi62xxR 이 두 개의 무선 AP로 접속될 경우, 두 개의 AP는 LAN 또는 IP 망 으로 연결되어 있어야 한다.
  • - WiMi62xxT 와 WiMi62xxR 의 무선 IP address 는 사용자에 의해 static으로 할당되거나 무선 AP의 DHCP에 의해 할당될 수 있다.
  • - 만일 두 개의 무선 AP가 LAN이나 IP 망으로 연결되어 있을 경우, WiMi62xxR은 WiMi62xxT 의 위치와 다른 임의의 곳에 위치할 수 있다.

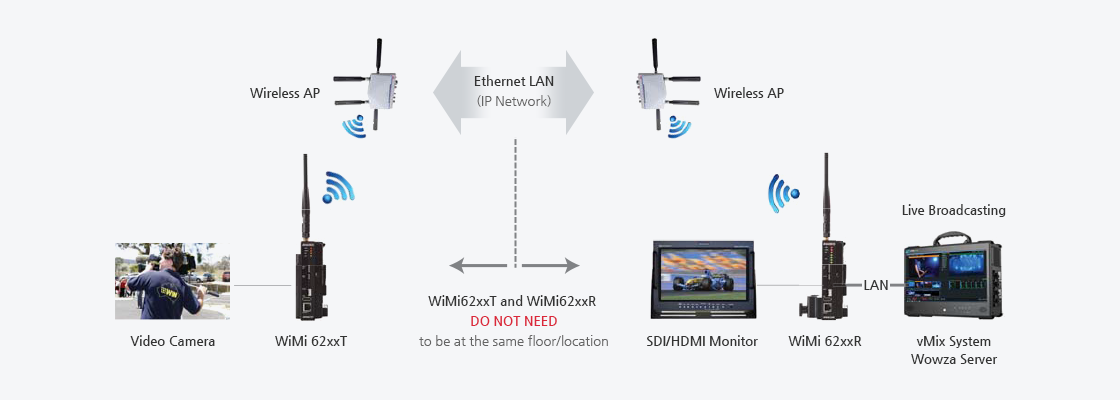

WiMi62xxT/WiMi62xxR의 스테이션(클라이언트) 모드 에서 릴레이 스트리밍 서버 동작

  • - 스테이션 모드로 설정된 WiMi62xxT 와 WiMi62xxR 은 하나 또는 두 개의 무선 AP 를 각각 접속하여 비디오를 송수신할 수 있다.
  • - 만일 WiMi62xxT 와 WiMi62xxR 이 두 개의 무선 AP로 접속될 경우, 두 개의 AP는 LAN/IP 망 으로 연결되어 있어야 한다.
  • - WiMi62xxT 와 WiMi62xxR 의 무선 IP address 는 사용자에 의해 static으로 할당되거나 무선 AP의 DHCP에 의해 할당될 수 있다.
  • - 만일 두 개의 무선 AP가 LAN/IP 망으로 연결되어 있을 경우, WiMi62xxR은 WiMi62xxT 의 위치와 다른 임의의 곳에 위치할 수 있다.
  • - 이 때, WiMi62xxR 은 수신되는 영상을 실시간으로 LAN 이나 인터넷을 통해 스트리밍하는 릴레이 스트리밍 서버로 동작할 수 있다.

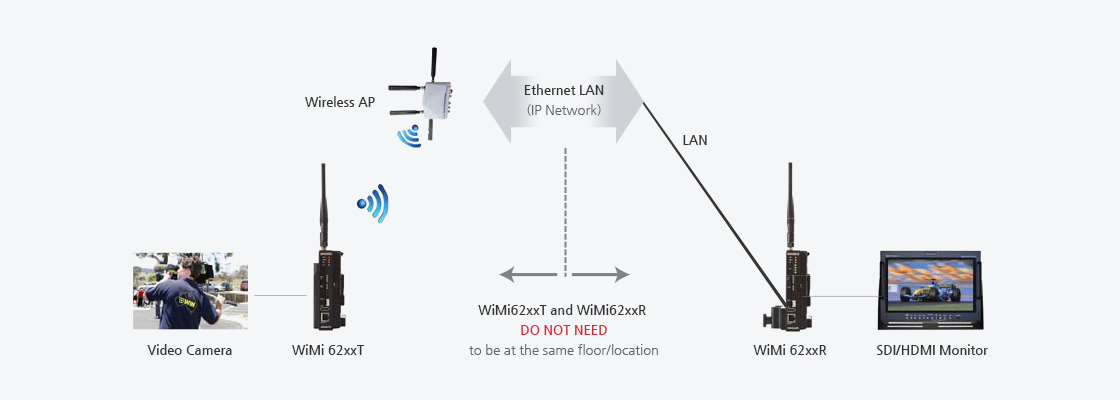

WiMi62xxT 의 스테이션(클라이언트) 모드 동작과 WiMi62xxR 의 LAN 모드 동작

  • - WiMi62xxT 는 무선 AP를 통해 접속되는 스테이션 모드로 동작하고, 무선 AP가 LAN/IP 망 으로 연결되어 있을 경우,
  • - WiMi62xxR 을 LAN 모드로 동작시키면, LAN/IP 망 이 연결될 수 있는 임의의 곳에서 무선 AP 없이 LAN 포트로 직접 영상신호를 수신 할 수 있다.

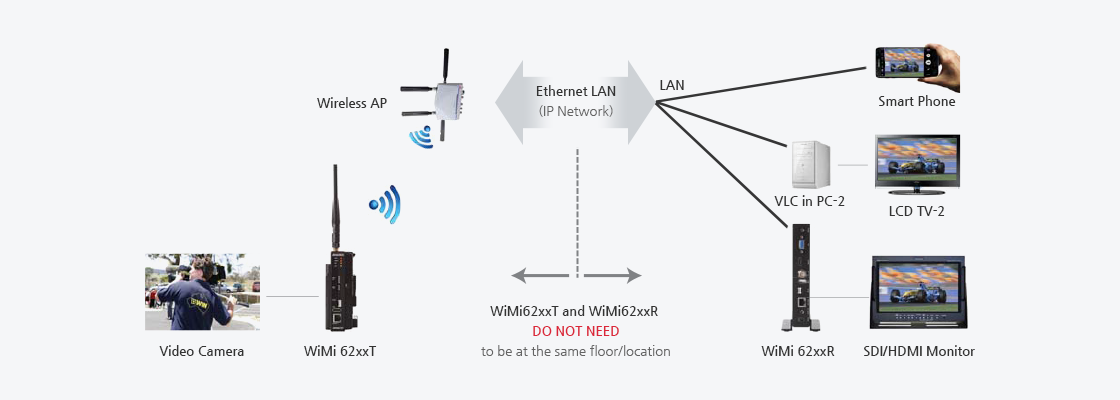

WiMi62xxT 의 스테이션(클라이언트) 모드 동작과 WiMi6400R 또는 소프트웨어 디코더 사용

  • - WiMi62xxT 는 무선 AP를 통해 접속되는 스테이션 모드로 동작하고, 무선 AP가 LAN/IP 망 으로 연결되어 있을 경우,
  • - LAN/IP 망 이 연결될 수 있는 임의의 곳에서 WiMi6400R 또는 PC내의 VLC 플레이어 같은 소프트웨어 디코더를 통해 직접 영상신호를 수신할 수 있다.

Nimbus, Inc. WiMi 시리즈는 Wi-Fi 또는 이더넷 / IP 네트워크상에서 end-to-end 지연이(30ms ~ 90ms) 거의 없는 무선 / 이더넷 H.264, Full HD (1920x1080p60) 인코더 / 디코더 솔루션을 제공합니다.

  • WiMi4000

    - Ethernet HDMI/VGA/Composite, radio coverage of 1,500ft @ LOS

  • WiMi5150

    - Wireless HDMI with 30ms of end-to-end latency, radio coverage of 3,000ft @ LOS

  • WiMi6200

    - Wireless HD-SDI solution, radio coverage of 3,000ft @ LOS

  • WiMi6220

    - Wireless HD-SDI/HDMI solution, radio coverage of 3,000ft @ LOS

  • WiMi6400

    - HD-SDI/HDMI/VGA transmission over Ethernet or IP network

WiMi62xxT의 스테이션 (클라이언트) 모드 동작 및 WiMi6400R 또는 소프트웨어 디코더 사용 비교표

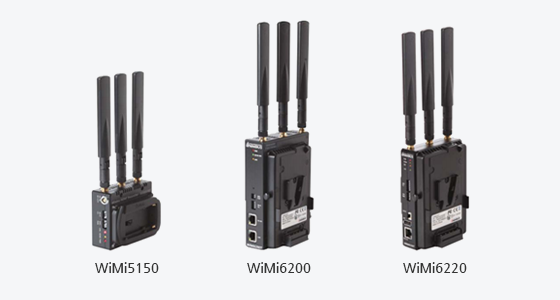

Comparison of WiMi5150, WiMi6200 & WiMi6220
Functions/Interfaces WiMi5150 WiMi6200 WiMi6220
Maximum Encoding Rate ~ 25 Mbps ~ 25 Mbps ~ 25 Mbps
Encoding/Decoding Latency 30ms 90ms 90ms
HDMI Port TX/RX - TX/RX
HD-SDI (3G-SDI) Interface - TX/RX TX/RX
Analog Audio Out (48kHz, 16-bit) - mini stereo phone jack -
Wi-Fi 802.11n (5GHz) Yes 802.11n (5GHz)
Radio Coverage (line of sight) 900m (3,000ft) RS422 900m (3,000ft)
RTSP, MPEG-2 TS Streaming Yes Yes Yes
RTSP, MPEG-2 TS Relay Streaming on Receiver - Yes Yes
Relaying Control Data (CCU) - mini stereo phone jack RS422
Ethernet over Wi-Fi (CCU) - 10/100Base-TX Yes
Station (Client) Mode of Wi-Fi - 802.11n (5GHz) Yes
2-way Talk-Back Audio (IFB) - 900m (3,000ft) mini stereo phone jack
Ethernet - Yes 10/100Base-TX
Web UI on USB port Yes Yes Yes
Battery Plate SONY NP Battery V-lock/Anton Bauer V-lock/Anton Bauer
Enclosure Dimensions (H x W x D, mm) 80 x 90 x 30 155 x 102 x 30 144 x 91 x 26
Power Consumption 12 Watts 12 Watts 11 Watts
Major Applications Short/Long range Wireless HDMI Short/Long range Wireless HD-SDI(Broadcasting) Short/Long range Wireless HDMI/HD-SDI(Broadcasting)
